Science des matériaux avancée
Au cœur de chaque roue Venn se trouve une structure composite conçue avec précision, née d'une sélection rigoureuse des matériaux et d'une recherche de pointe.
Conçu pour la performance, bâti pour durer
Notre approche des matériaux est guidée par les fondamentaux de l'ingénierie, et non par les tendances marketing. Nous sélectionnons et combinons fibres et résines pour atteindre des objectifs de performance précis – en équilibrant rigidité, résistance, tenue aux chocs et durabilité à long terme. L'objectif n'est pas simplement d'utiliser le matériau « le plus récent », mais d'employer les bons matériaux de la bonne manière pour créer le meilleur système de roue possible.
Technologie de la fibre de carbone
Nous utilisons un mélange soigneusement sélectionné de fibres de carbone Toray haut de gamme, chacune choisie pour ses propriétés spécifiques et placée stratégiquement dans le stratifié de la jante :
- Toray T700S : offre une excellente tenue aux chocs et une grande ténacité, cruciales pour encaisser les impacts imprévus.
- Toray T800 : la valeur sûre des couches structurelles principales, offrant un excellent équilibre entre résistance élevée et rigidité.
- Mitsubishi MR40J : une fibre à haut module utilisée stratégiquement pour accroître la rigidité dans les zones critiques sans ajouter de poids excessif.
Note sur le T1100 et le design du stratifié :
Bien que nous utilisions occasionnellement des fibres à très haute résistance à la traction telles que le Toray T1100 pour des projets spécifiques exigeant une performance de traction maximale (par ex. des montages ultra-légers), il est essentiel de comprendre que le choix du matériau seul ne garantit ni la performance ni la durabilité. La rigidité et la longévité d'une jante sont avant tout déterminées par le design du stratifié – l'épaisseur, l'orientation et la combinaison des couches de fibres. Fabriquer une jante uniquement en T1100 sans une structure adéquate peut entraîner une flexibilité excessive ou des modes de défaillance prématurés tels que le délaminage. Notre priorité est toujours la structure composite optimale, et non la mise en avant marketing du nom de fibre le plus haut de gamme.
Graphique d'analyse mécanique dynamique en température (DMTA) illustrant le comportement de la résine selon la température.
Système de résine à haut Tg pour des performances optimales
Pour nos modèles à frein sur jante, nous utilisons une résine à haute température de transition vitreuse (Tg) développée sur mesure. Cette formulation avancée est essentielle pour résister au ramollissement et préserver l'intégrité mécanique même sous la chaleur intense générée lors d'un freinage prolongé.
Notre système fait preuve d'une stabilité thermique exceptionnelle, résistant à une perte significative de propriétés à des températures de fonctionnement moyennes atteignant jusqu'à 240 °C.
Il est important de comprendre que le Tg n'est pas un point de fusion unique, mais plutôt une *plage* de températures sur laquelle la résine passe d'un état rigide et vitreux à un état plus caoutchouteux. Cette plage de transition est caractérisée scientifiquement à l'aide de méthodes telles que la calorimétrie différentielle à balayage (DSC) et l'analyse mécanique dynamique en température (DMTA), comme le montre le graphique.
- Tg, E' (début du module de conservation, ~216 °C) : indique le début d'une perte significative de rigidité.
- Tg, E'' (pic du module de perte, ~236 °C) : représente le point de dissipation d'énergie maximale durant la transition.
- Tg, tan δ (pic du Tan Delta, ~240 °C) : souvent cité comme valeur principale du Tg, il indique le pic d'amortissement au sein de la plage de transition.
Sécurité et usage réels
Cette caractéristique de Tg élevé, déterminée par une analyse rigoureuse, offre une marge de sécurité cruciale et garantit que vos jantes restent sûres et fonctionnelles lors d'un usage réel exigeant. Toutefois, une performance et une sécurité optimales dépendent toujours de l'utilisation de patins de frein adaptés et de qualité, de freins correctement réglés, et d'une technique de freinage appropriée (par ex. éviter le freinage continu dans les longues descentes).
Sélection rigoureuse et assurance qualité
Processus de sélection des matériaux
Chaque matériau utilisé dans une roue Venn fait l'objet d'un processus de sélection méticuleux fondé sur des exigences d'ingenierie :
- Analyse computationnelle (FEA) des cas de charge pour identifier les points de contrainte et optimiser la structure du stratifié (visualisée ci-dessous).
- Optimisation des propriétés des matériaux pour atteindre les objectifs de résistance, de rigidité et de poids.
- Tests de résistance environnementale (chaleur, humidité, UV).
- Validation de la durabilité à long terme par des tests en laboratoire et sur le terrain.
- Vérification à l'échelle de la production pour garantir la régularité du procédé.

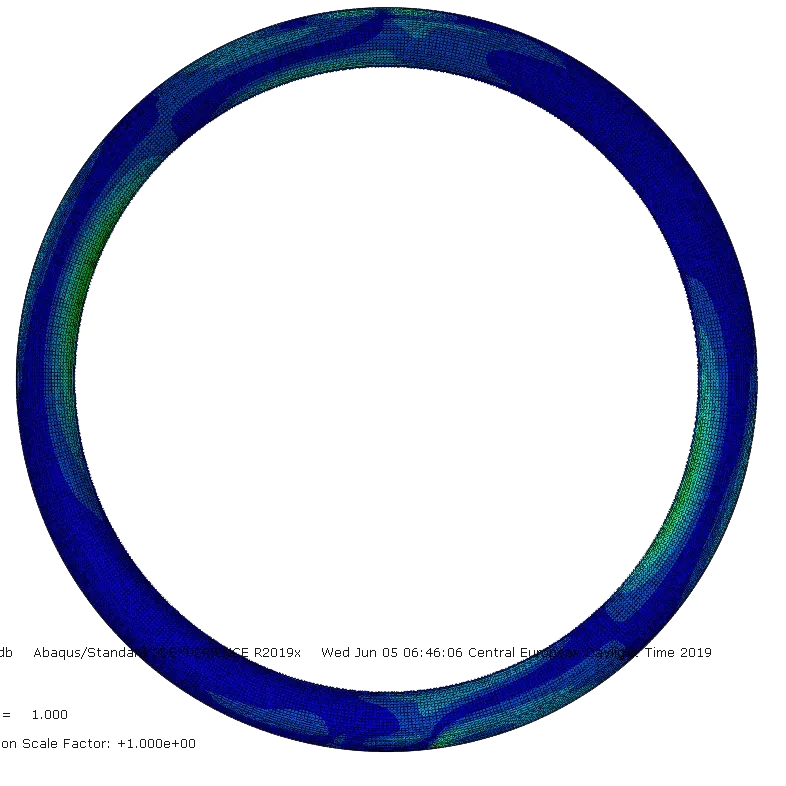

La FEA aide à visualiser la répartition des forces à travers la structure de la jante.
Contrôle qualité
Maintenir une qualité exceptionnelle exige une vigilance constante. Notre contrôle qualité des matériaux comprend :
- Inspection des matériaux à réception et vérification de la certification des fournisseurs.
- Tests des propriétés des matériaux pré-imprégnés (taux de résine, grammage des fibres).
- Tests et validation réguliers par lots pendant la production.
- Études de vieillissement environnemental pour garantir la stabilité à long terme.
Des contrôles qualité rigoureux garantissent la régularité et la performance des matériaux.
Spécifications types des stratifiés
Valeurs représentatives de nos stratifiés de jante route performance standard.
Résistance à la traction moyenne de la fibre
~5.6 GPa (Varies by fiber type)
Module de traction moyen de la fibre
~290 GPa (Varies by fiber type)
Fraction volumique de fibres visée
~65%
Taux de porosité maximal
<0.5%
